■DJ61F-40P 低溫短軸截止閥 | ||||||
| ||||||
主要技術參數： | ||||||
公稱通徑： | 10~200mm | |||||
公稱壓力： | 4.0MPa | |||||
適用介質： | NG、O2、N2、Ar等低溫氣/液體 | |||||
適用溫度： | -100℃~+80℃ | |||||
密封副形式： | 軟密封 | |||||
連接形式： | 插焊 | |||||
主要零件材料： | ||||||
閥體： | CF8 | |||||
閥蓋： | 復合件 | |||||
閥頂： | 06Cr19Ni10+PCTFE | |||||
閥桿： | 06Cr19Ni10 | |||||
密封圈： | PCTFE | |||||

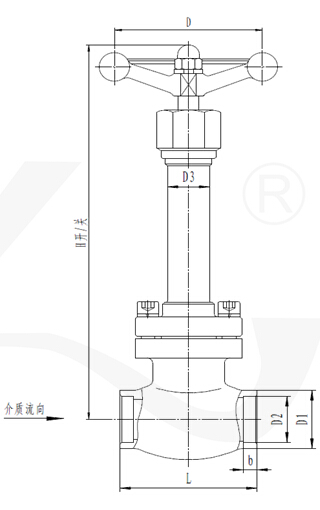

主要外形和連接尺寸
尺寸 產品代號 | DN | H開 | H關 | L | D | D1 | D2 | D3 | b |
182DF10 | 10 | 161 | 150 | 65 | 65 | 22 | 14.5 | 17.5 | 8 |
182DF15 | 15 | 161 | 150 | 65 | 65 | 26 | 18.5 | 17.5 | 8 |
182DF20 | 20 | 204 | 190 | 80 | 100 | 32 | 25.5 | 23.5 | 8 |
182DF25-1 | 25 | 204 | 190 | 80 | 100 | 36 | 32.5 | 23.5 | 8 |
182DF32 | 32 | 237 | 223 | 110 | 120 | 45 | 38.5 | 25 | 8 |
182DF40 | 40 | 237 | 223 | 110 | 120 | 58 | 45.5 | 25 | 8 |
182DF50 | 50 | 309 | 284 | 127 | 150 | 66 | 57.5 | 28 | 8 |
182DF65 | 65 | 311 | 289 | 180 | 175 | 78 | 70.5 | 31 | 15 |
182DF80 | 80 | 386 | 351 | 200 | 175 | 98 | 89.5 | 34 | 15 |
182DF100 | 100 | 419 | 377 | 220 | 250 | 128 | 108.5 | 44 | 15 |
182DF125 | 125 | 477 | 415 | 280 | 350 | 148 | 133.5 | 51 | 15 |
182DF150 | 150 | 484 | 425 | 350 | 350 | 170 | 159.5 | 50 | 30 |
182DF200 | 200 | 597 | 511 | 590 | 350 | 247 | 220 | 76 | 30 |
